英國寶禾Baty影像儀示例：
1、Venture Plus XT

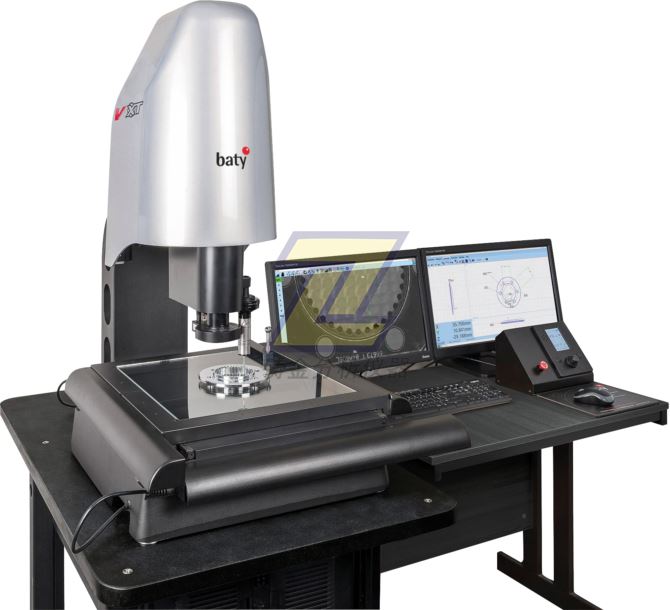

BATY 影像儀 - VENTURE PLUS XT
Venture Plus XT性的設計無摩擦線性驅動器，這是其快速和異常流暢移動的關鍵。
Venture Plus XT有4種型號:
VP-80100-CNC-XT，測量范圍為 800mm x 1000mm x 460mm
VP-80160-CNC-XT，測量范圍為800mm x 1600mm x 460mm
VP-100120-CNC-XT，測量范圍為1000mm x 1200mm x 750mm
VP-100200-CNC-XT，測量范圍為1000mm x 2000mm x 750mm

工作臺和Y軸軌道由花崗巖制成，以充分利用其出色的自然熱密度，非接觸式直線電機沒有易損件，從而提高了可靠性并減少了維護。驅動器的位置經過精心設計，可以讓產生的熱量被花崗巖吸收，并實現與軸編碼器的熱隔離。
由于這種突破性的，Venture Plus XT成為一種異?？焖佟⑵椒€(wěn)和安靜的機器，次準確度規格低于2微米。
花崗巖工作臺和Y軸導軌
非接觸式直線電機
整體式6.5:1 CNC變焦光學器件
示教并重復編程
可編程分段LED照明
高分辨率0.1μm刻度提高了準確度
可選CAD導入/導出
DXF掃描和佳擬合
全尺寸零件視圖
包括SPC
一鍵輸出到Excel?
自動對焦
自動溫度補償
集成機架

2、VENTURE XT CNC

Venture XT-CNC包括Fusion 3D軟件，一個300mm x 300mm x 200mm 平臺和一個控制器和2X22英寸的顯示屏。

Venture CNC通過完全自動化檢測過程，將Fusion軟件的強大功能提升了一個階段?，F(xiàn)在操作者可以輕松快捷地進行掃描和擬合的操作
CNC編程是個簡單的教導重復的過程。只需要測量一次，一個完整的CNC程序就自動生成了。鏡頭也隨之變化，這樣放大和自動對焦就能根據程序都被記錄下來。
CNC功能
CNC系統對接觸式探頭的運用進行了優化。借助接觸式探頭而獲得的數據點測量值可以與借助視頻邊緣檢測技術而獲得的數據點測量值相結合，從而獲得佳速度并縮短檢測時間。

可以安裝一個探頭轉換支架，這樣安裝有各種預校準觸針的探頭模塊用于同一檢測中。當需要更換觸針時，系統會自動將當前的探頭模塊放回機架，然后拾取下一個模塊繼續檢測。
當使用該接觸式探頭來進行編程時，只需使用定義每個要素所需的少點數，然后簡單地編輯每個要素的佳點數。當程序播放時，會自動創建新的探頭路徑，從而減少編程和檢測的時間?；蛘撸梢灾苯訌膶?dǎo)入的三維CAD模型中對特征進行編程。

VI-2510-MAN 手動
X-250 mm，Y-125 mm，Z-150 mm，分辨率為0.5微米
手動操作6.5:1微型變焦鏡頭安裝在可調式滑桿上，支持80 mm的位置調節
基于Windows的工業PC控制器，配有3軸傳感器（MK4）軟件
兼容接觸式探頭
系統內包括高分辨率USB2彩色攝像機、完全可編程的64 LED表面光、同軸（TTL）光和載物臺下投影光、無線鍵盤和鼠標以及校準玻璃片
VI-2510-CNC
CNC-X-250 mm，Y-112 mm，Z-150 mm和自動對焦，分辨率為0.5微米
手動操作6.5:1微型變焦鏡頭安裝在可調式滑桿上，支持80 mm的位置調節
基于Windows的工業PC控制器與3軸傳感器（MK4）軟件
與TP20接觸式探頭兼容
3軸CNC和觸摸屏顯示的手動精密操縱桿
系統內包括高分辨率USB2彩色攝像機、完全可編程的64 LED表面光、同軸（TTL）光和載物臺下投影光
VI-3030-CNC-XT
CNC-X-300 mm，Y-300 mm，Z-200 mm和0.5微米分辨率的自動聚焦
手動操作6.5:1微型變焦鏡頭安裝在可調式滑桿上，支持130 mm的位置調節
基于Windows的工業PC控制器，配有3軸傳感器（MK4）軟件。與TP20和SP25接觸式探頭兼容
與TP20和SP25接觸式探頭兼容(選配）
3軸CNC和帶觸摸屏顯示器手動精密操縱桿
系統內包括高分辨率USB2彩色攝像機、完全可編程的64 LED表面光、同軸（TTL）光和載物臺下投影光

3、VENTURE PLUS
Venture Plus可提供比其他Venture系統更多的功能...
大型測量設備
Venture Plus有兩個型號
VP-6460-CNC，測量范圍：640mm×600mm×250mm
VP-6490-CNC，測量范圍：640mm×900mm×250mm

橋式結構的Venture Plus采用鋁制材料，具有低慣量、低熱值的特性。X、Y、Z三個移動軸具有高精密空氣軸承，花崗巖Y軸大大增加了精度。儀器結構對溫度變化具有較高的適應性，以減少溫度變化對精度的影像，另外軟件對環境溫度具有補償功能，這也大大降低了溫度的影響，因此Venture Plus非常適合應用于工廠車間。
Venture Plus配有我們的標準變焦光學元件和可編程的分段LED表面照明，可提供與其他所有Venture相同級別的鏡頭功能。
接觸式測頭的使用在CNC系統上進行了優化。使用接觸式探頭采集的數據點測量結果可以與使用視頻邊緣檢測的數據點相結合，以獲得佳速度并縮短檢測時間。
Venture Plus和Venture系列產品一樣具有的光學放大和照明系統。
可以安裝探頭更換架，以便在同一檢測中使用裝有各種預校準測針的探頭模塊。當需要更換測針時，系統會自動將當前的探針模塊放回機架中，并拾取下一個以繼續檢測過程。此功能可以與我們的邊緣檢測相結合，提供終的大幅面多傳感視覺系統 - Venture Plus。
Venture Plus有兩個型號：
VP-6460-CNC，測量范圍：640mm×600mm×250mm
VP-6490-CNC，測量范圍：640mm×900mm×250mm

4、BATY R14 投影儀
BATY R14臥式投影儀具有高清晰的340mm投影屏和175X100mm測量工作臺。
產品描述：
您可根據您的要求選擇顯示器和可選自動尋邊檢測。水平光路配置非常適合車削加工零件，這些零件可以使用Baty夾具系列的一系列可選附件固定在工作臺上。緊湊而堅固的輕質底盤使 R14 成為車間環境的選擇。
讀數器選項：
三種主要類型讀數器: 讀數器選項
XLS是X、Y軸讀數器，并配有一個彩色LCD顯示屏，對、增量模式，重置功能，即時英制/公制轉換，和即時半徑和直徑轉換。
GXL是幾何讀數器，擁有一個7‘’彩色觸摸顯示屏，可測量半徑、角度、線、點、傾斜測量功能，自動特征列表和圖形顯示，程序生成和公差顯示。可通過RS232， USB2.0端口輸出測量結果。
FT2-E是一個觸摸屏讀數器，配備有帶2D Fusion Touch的軟件。Fusion Touch軟件包括全幾何功能和光學邊緣傳感器。被測零件的圖形視圖可以打印為具有幾何公差的全尺寸圖紙。其他圖形包括表單錯誤和SPC圖表。完整的報告功能包括帶有通過/失敗分析的表格詳細信息，自動鏈接到Excel和自動序列編程功能。SPC 和適合 dxf（疊加）。隨附安裝在屏幕上的光學邊緣傳感器。集成式迷你電腦，運行Windows 10 Pro O / S和內置22英寸觸摸屏顯示器。
R14-XLS
水平臥式投影儀XY DRO，帶340mm直徑屏幕。開槽鑄鐵工作臺，橫向175mm，垂直行程100mm，標配0.5微米分辨率。數字角量角器，2軸“XLS”數字顯示屏，包括表面照明。
R14-GXL
水平臺式投影儀 2D DRO，直徑為 340mm 的屏幕。開槽鑄鐵工作臺，橫向175mm，垂直行程100mm，標配0.5微米分辨率。數字角量角器，具有幾何功能的 2 軸“GXL”數字顯示器，包括表面照明。
R14-GXL-E
水平臺式投影儀2D DRO和邊緣傳感器，帶340mm直徑屏幕。開槽鑄鐵工作臺，175mm橫向和100mm垂直行程，0.5微米分辨率為標準。數字角量角器，2軸“GXL-E”數字顯示器，具有幾何功能和屏幕安裝的邊緣傳感器，包括表面照明。
R14-FT2-E
水平臺式投影儀Fusion 2D touch DRO和邊緣傳感器，帶340mm直徑屏幕。開槽鑄鐵工作臺，175mm橫向和100mm垂直行程，0.5微米分辨率為標準。配有“FT2-E”X，Y，Q觸摸屏，內置PC和22“觸摸屏。角量角器顯示器，屏幕安裝的光學邊緣傳感器和具有幾何功能的FUSION TOUCH軟件。標準 WINDOWS 10 操作系統，便于數據傳輸和報告。SPC、尺寸標注零件視圖、DXF（疊加）導入和佳擬合。包括表面照明。
340mm(14”)屏，90度交叉線，及夾持爪
鹵素?zé)粽彰骷坝跋癯尚凸?，綠色濾色片
可調節光纖表面光
可調節光源，特別適合螺紋投影
工作臺帶T型槽，可靈活裝卸各種夾具
工作臺移動范圍175mm(7”)X100mm(4”)
Digital angle measurement to 1 minute
0.5微米分辨率

5、BATY R400 投影儀
BATY R400投影儀具有高清晰的400mm投影屏和300X150mm移動工作臺。
選擇數顯顯示，自動尋邊系統。水平可調節光源可提供清晰的投影照明。各種放大鏡頭可供選擇。R400結構堅固，可適合車間及實驗室使用。
三種數字顯示屏: 數字顯示屏
R400-XLS
水平臥式投影儀XY DRO，帶400mm直徑屏幕。開槽鑄鐵工作臺，300mm橫向測量范圍，具有光滑的平桿驅動和快速釋放快速移動功能。
R400-GXL
水平臺式投影儀 2D DRO，直徑為 400mm 的屏幕。開槽鑄鐵工作臺，300mm橫向測量范圍，具有光滑的平桿驅動和快速釋放快速移動功能。
R400-GXL-E
水平臺式投影儀2D DRO和邊緣傳感器，帶400mm直徑屏幕。開槽鑄鐵工作臺，300mm橫向測量范圍，具有光滑的平桿驅動和快速釋放快速移動功能。
R400-FT2-E
水平臺式投影儀2D DRO和邊緣傳感器，帶400mm直徑屏幕。開槽鑄鐵工作臺，300mm橫向測量范圍，具有光滑的平桿驅動和快速釋放快速移動功能。
400mm(16”)屏，90度交叉線，及夾持爪
鹵素?zé)粽彰骷坝跋癯尚凸猓G色濾色片
可選鏡頭10X,20X,50X,100X
可調節光纖表面光
可調節光源，特別適合螺紋投影
工作臺帶T型槽，可靈活裝卸各種夾具
工作臺移動范圍300mm(12”)X150mm(6”)
數字角度測量
0.5 micron resolution

6、BATY R600 投影儀
BATY R600投影儀具有高清晰600mm（24"）投影屏，可實現簡單的非接觸測量和通過CNC和自動尋邊實現復雜的編程測量。
三種數字顯示屏: 數字顯示屏
XLS是X、Y軸讀數器，并配有一個彩色LCD顯示屏，對、增量模式，重置功能，即時英制/公制轉換，和即時半徑和直徑轉換。
GXL是擁有7‘’彩色觸摸屏的幾何讀數器，半徑、角度、線、點、傾斜測量功能，特征列表和圖形顯示，程序生成和公差顯示，可通過RS232，USB端口和直連打印機直接數據輸出多語言菜單。
FT2-E: 配備屏幕安裝式光纖感應器，可自動輸入數據點這兩種型號提供同樣的測量功能，配備有帶二維FusionTouch軟件的窗口式數碼讀數器。這些系統均配備一個22英寸的垂直定向觸摸屏顯示器。Fusion Touch軟件包括全幾何功能，可測量或構造任何二維特征。這種高度直觀化和易于使用的軟件，使得用戶可以做出包括幾何公差和真實位置在內的標注，然后在”零件視圖”中定位，從而復制出用于控制目的的圖紙。標注完成的零件顯示在一個很大的繪圖區域，可以利用標準“捏合和拖曳”觸屏動作，通過平移和縮放瀏覽零件。
這個視圖可以很輕松轉換為圖形化報告，報告包含顯示相關零件信息的圖紙邊框。
其他圖形包括形式誤差和SPC圖表。全報告能力包括帶通過/未通過分析結論的表格化標注細節，EXCEL自動鏈接和自動序列編程功能，借此可以“記錄”和回播整個檢驗過程，從而為操作人員提供指南，尋求批量中的每個零件都能以同樣方式測量。
600mm(24”)屏，90度交叉線，及夾持爪
450mm×200mm（18" x 8"）移動工作臺，帶T型槽
± 15°工作臺角度調節，特別適合測量螺紋和刀具
200mm Y軸操縱桿自動控制系統
可選鏡頭10×,20×,25×,50×,100×
4位轉塔設計
鹵素?zé)粽彰骷坝跋癯尚凸?，綠色濾色片
全方位簾式護罩
數字角度測量
0.5微米分辨率

7、BATY SM350 投影儀
SM350采用全新技術設計理念，屏幕為350mm (14'')投影屏的臺架式投影儀，配置有一個大型、重載、高精密工作臺，測量范圍可達250mmX125mm，測量分辨率為0.5微米。它還可配備一個三鏡頭座，更換鏡頭無需校準。
三種顯示器可選：
FT2-E: 配備屏幕安裝式光纖感應器，可自動輸入數據點這兩種型號提供同樣的測量功能，配備有帶二維FusionTouch軟件的窗口式數碼讀數器。這些系統均配備一個22英寸的垂直定向觸摸屏顯示器.
SM350-XLS
XLS屏幕是簡易2軸測量LCD彩色顯示器, 可測量對/增量模式，讀數重置功能，及時英寸和毫米轉換和即時半徑和直徑轉換。
SM350-GXL
帶400mm直徑屏幕。匹配SA-2510-05,250mmx125mm工作臺，具有光滑的平桿驅動和快速釋放快速移動功能。標準0.5微米分辨率。表面照明（光纖）

8、BATY SM20 投影儀
Baty SM20是一款垂直光路落地式輪廓投影儀，屏幕尺寸為500mm / 20”，配備大型重型高精度工作臺，測量范圍為250 mm x 125 mm，分辨率為0.5微米。
500 mm屏幕，帶90度十字準線和夾緊簧片
屏幕傾斜，便于查看
使用鹵素?zé)艉途G色濾光片的輪廓照明
通過雙光纖進行表面照明，實現明亮的全彩表面檢查
單鏡頭安裝，可選配能安裝3個鏡頭的轉塔
鏡頭放大倍數: 10x, 20x, 50x and 100x
光源可螺旋調整，實現準確的螺紋投影
大行程測量10"(250mm) x 5"(125mm)
數碼角度測量
分辨率：0.5微米
