日立高新推出的掃描電鏡SU3800/SU3900兼具操作性和擴展性，結合眾多的自動化功能，可發揮其高性能。SU3900標配多功能大樣品倉，可應對大型樣品的觀察。
日立電鏡_鎢燈絲掃描電鏡_SU3800/SU3900掃描電子顯微鏡特點：

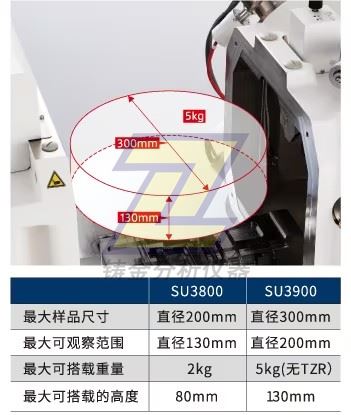

①SU3900標配多功能大樣品倉，可應對大型樣品的觀察
■樣品臺可搭載大/重樣品
通過更換樣品提示，可防止由于與樣品的接觸而損壞設備或樣品
選配樣品交換倉，可在主樣品倉保持真空的狀態下快速更換樣品，大大提高了工作效率
具備樣品臺移動限制解除功能,提高了自由度*
紅外CCD探測器，提高了樣品臺移動的性
■支持全視野移動。SEM MAP支持大樣品的全視野觀察
與GUI聯合，可配備樣品倉室導航相機
覆蓋整個可觀察區域
支持360度旋轉
②隨著各種自動化功能的強化，操作性能得到了進一步優化。
■一個鼠標就能夠輕松操作的簡約GUI
■各種自動化功能
自動調整算法經改良后，等待時間減少至以往的1/3以下(※S-3700N比例)
提高了自動聚焦精度

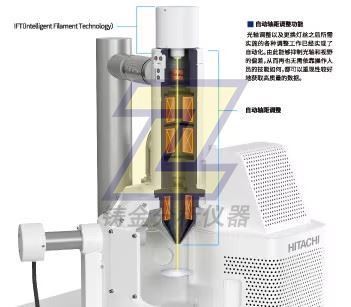

搭載Intelligent Filament Technology（IFT）
■Multi Zigzag，可實現多區域的大視野觀察
■Report Creator，可利用獲得的數據批量生成數據報告
③可提供滿足測試需求的應用解決方案

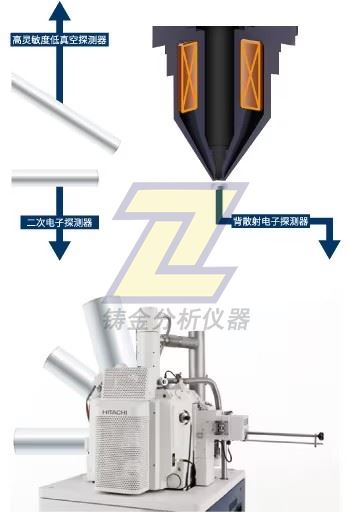

■可滿足多種觀察需求的探測器
搭載高靈敏度UVD*，支持CL觀察
高靈敏度半導體式背散射電子探測器，切換成分/凹凸等多種圖像
■配備了多功能大樣品倉，可以搭載多種配件
■SEM/EDS一體化功能*
■三維顯示測量軟件 Hitachi Map 3D*
■支持圖像測量軟件Image pro
*選配件
日立電鏡_鎢燈絲掃描電鏡_SU3800/SU3900掃描電子顯微鏡規格：
|
ITEM
|
SU3800
|
SU3900
|
|
二級電子分解能
|
3.0nm（加速電壓30kV、WD=5mm、高真空模式）
|
|
15.0nm（加速電壓1kV、WD=5mm、高真空模式）
|
|
背散射電子分解能
|
4.0nm（加速電壓30kV、WD=5mm、低真空模式）
|
|
倍率
|
×5～×300,000（照片倍率*1）
|
|
×7～×800,000（實際顯示倍率*2）
|
|
加速電壓
|
0.3kV～30kV
|
|
低真空度設定
|
6～650 Pa
|
|
圖像位移
|
±50μm（WD＝10mm）
|
|
大樣品尺寸
|
200mm直徑
|
300mm直徑
|
|
樣品臺
|
X
|
0～100mm
|
0～150mm
|
|
Y
|
0～50mm
|
0～150mm
|
|
Z
|
5～65mm
|
5～85mm
|
|
R
|
360°連續
|
|
T
|
－20°～+90°
|
|
大可觀察范圍
|
130mm直徑（R并用）
|
200mm直徑（R并用）
|
|
大可觀察高度
|
80mm（WD=10mm）
|
130mm（WD=10mm）
|
|
電機驅動
|
5軸電機驅動
|
|
電子光學系統
|
電子槍
|
預對中鎢燈絲電子槍
|
|
物像鏡頭光圈
|
4孔可動光圈
|
|
檢測系統
|
二級電子檢測器、高靈敏半導體背散射電子檢測器
|
|
EDX分析WD
|
WD＝10mm（T.O.A＝35°）
|
|
圖像顯示
|
自動光軸調整功能
|
自動光束調整（AFS→ABA→AFC→ABCC）
|
|
自動光軸調整（實時級別對齊）
|
|
自動調整光束亮度
|
|
自動圖像調整功能
|
自動亮度和對比度控制（ABCC）
|
|
自動對焦控制（AFC）
|
|
自動標記和焦點功能（ASF）
|
|
自動燈絲飽和度調整（AFS）
|
|
自動光束對準（ABA）
|
|
自動啟動（HV-ON→ABCC→AFC）
|
|
操作輔助功能
|
電子束旋轉、動態聚焦、圖像質量改善功能、數據輸入（點對點測量、角度測量、文本）、預設放大、樣品臺位置導航功能（SEM MAP）、光束標記功能
|
|
配件
|
■硬件:軌跡球、操縱桿、操作面板、壓縮機、高靈敏度操作低空探測器（UVD）、紅外CCD探測器、攝像機導航系統■軟件:SEM數據管理器外部通訊接口、3D捕獲、裝置臺移動限制解除功能、EDS集成
|
|
配件（外部裝置）
|
能量散射X射線分析儀（EDS）、波長色散X射線分析儀（WDS）、
各種外部功能臺（加熱臺、冷卻臺、牽引臺）
|
*1.指正放大倍率為127 mm x 95 mm（4x5照片尺寸）的顯示尺寸。
*2.指定放大倍率為509.8 mm x
286.7 mm（1,920 x 1,080像素）的顯示尺寸。
